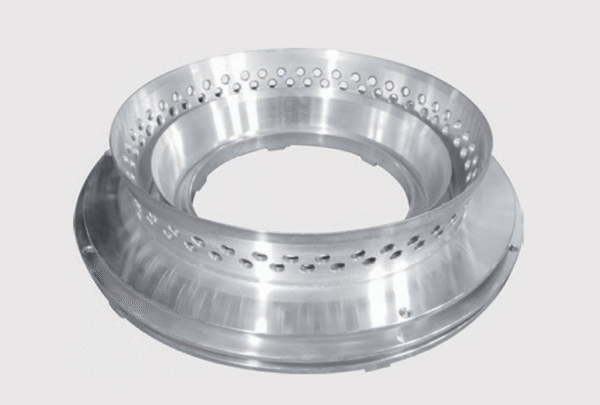

شاسی ایررینگ چیست؟

در این مطلب، منظور از شاسی ایررینگ، بخش پایه یا سازه‌ای مجموعه رینگ هواست که اجزای مرتبط روی آن نصب یا مونتاژ می‌شوند. شکل دقیق این قسمت به طراحی سازنده بستگی دارد. در بعضی مدل‌ها، بدنه علاوه بر نقش مکانیکی، بخشی از محفظه یا مسیر توزیع هوا را نیز تشکیل می‌دهد.

این تفاوت مهم است؛ زیرا یک پایه نگهدارنده ساده با پوسته‌ای که در توزیع هوا نقش دارد، از نظر مشخصات خرید و تعمیر یکسان نیست. برای تشخیص، باید نقشه، عکس قطعه بازشده، شماره فنی و توضیحات سازنده بررسی شود.

نباید صرفاً از روی واژه «شاسی» نتیجه گرفت که محصول یک چهارچوب فلزی مستقل است. همچنین نباید فرض کرد هر قطعه‌ای با این عنوان، همراه با لب‌ها، اتصالات، مکانیزم تنظیم یا تجهیزات کنترل عرضه می‌شود. حدود مجموعه باید در پیش‌فاکتور مشخص باشد.

جایگاه شاسی ایررینگ در دستگاه تولید نایلون

در فرایند تولید فیلم دمشی، مذاب پلیمر از دای خارج می‌شود و به شکل حباب درمی‌آید. ایررینگ هوای خنک‌کننده را پیرامون فیلم هدایت می‌کند. عملکرد مناسب این مجموعه به خنک‌کاری و پایداری حباب کمک می‌کند.

سازندگانی مانند Plontec نیز ایررینگ را بخشی از سیستم خنک‌کاری و پایدارسازی حباب معرفی می‌کنند و برای مواد و ساختارهای مختلف خط، طراحی‌های متفاوتی ارائه می‌دهند. بنابراین نمی‌توان یک ایررینگ یا بدنه آن را بدون بررسی برای تمام خطوط مناسب دانست.

در بررسی یک دستگاه تولید نایلون، شاسی یا بدنه پایه ایررینگ باید در ارتباط با سایر اجزا ارزیابی شود. قطر دای، ابعاد مجموعه، محل اتصال هوا و فضای نصب از اطلاعات اولیه هستند. حتی اگر دو قطعه از نظر ظاهری مشابه باشند، اختلاف در ارتفاع یا محل اتصال می‌تواند مانع استفاده صحیح شود.

تفاوت Air Ring Chassis با Air Ring و Air Blower

این سه عنوان به قسمت‌های متفاوتی اشاره دارند و نباید هنگام سفارش به‌جای یکدیگر استفاده شوند.

تعویض بدنه پایه، به‌تنهایی به معنی ارتقای کامل خنک‌کاری نیست. اگر مشکل از بلوئر، گرفتگی فیلتر، تنظیم خروجی هوا یا شرایط فرایند باشد، خرید شاسی جدید ممکن است مشکل را برطرف نکند.

از طرف دیگر، اگر قطعه موجود آسیب دیده یا دیگر امکان مونتاژ صحیح را فراهم نمی‌کند، افزایش توان بلوئر جای اصلاح مکانیکی مجموعه را نمی‌گیرد.

چرا نصب صحیح ایررینگ اهمیت دارد؟

موقعیت ایررینگ نسبت به دای از مواردی است که در بررسی کیفیت فیلم باید کنترل شود. قرارگیری نامناسب یا جابه‌جایی قسمت خروج هوا می‌تواند در رفتار حباب مؤثر باشد.

شرکت Chuo Yii در راهنمای عیب‌یابی خود، بررسی موقعیت خروجی ایررینگ و یکنواختی هوا را از اقدامات مرتبط با ناپایداری حباب معرفی می‌کند. البته این سازنده به عوامل دیگری مانند جریان هوای محیط، ویژگی مواد و شرایط تولید نیز اشاره دارد.

به همین دلیل، مشاهده نوسان حباب به معنی خرابی قطعی شاسی نیست. ابتدا باید علائم ثبت شوند و اجزای مرتبط بررسی شوند. اگر پس از باز و بسته کردن ایررینگ، رفتار خط تغییر کرده است، کنترل مونتاژ و موقعیت قطعات می‌تواند بخشی از بررسی باشد؛ اما تشخیص نهایی باید با شواهد فنی انجام شود.

مشخصات مهم در انتخاب شاسی ایررینگ

ابعاد و هندسه قطعه

قطر داخلی و خارجی، ارتفاع، محل نشیمن و فضای آزاد اطراف قطعه باید با مجموعه موجود هماهنگ باشد. تطبیق یک اندازه، مانند قطر بیرونی، برای تأیید سازگاری کافی نیست.

بهتر است اندازه‌ها از نقشه معتبر یا قطعه سالم استخراج شوند. اگر قطعه قدیمی تغییر شکل داده است، اندازه‌گیری آن به‌تنهایی ممکن است مبنای درستی برای سفارش نباشد.

محل و نوع اتصالات

تعداد و موقعیت سوراخ‌ها، فاصله مراکز اتصال، نوع رزوه و شکل نشیمن اهمیت دارند. قطعه‌ای که با فشار، سوراخ‌کاری اضافی یا تغییر غیراصولی نصب شود، لزوماً جایگزین مناسبی نیست.

هنگام استعلام، عکس از بالا، پایین و محل اتصال به مجموعه تهیه کنید. این تصاویر در کنار نقشه و اندازه‌ها، احتمال برداشت اشتباه را کاهش می‌دهند.

نقش قطعه در مسیر هوا

اگر شاسی بخشی از محفظه توزیع هواست، وضعیت سطوح اتصال و مسیرهای داخلی نیز باید بررسی شود. در چنین مدلی، تغییر شکل یا آسیب به محل اتصال ممکن است علاوه بر مونتاژ، بر عملکرد هوا اثر بگذارد.

در مقابل، اگر قطعه صرفاً نگهدارنده است، معیارهای بررسی آن متفاوت خواهد بود. این موضوع باید پیش از قیمت‌گذاری روشن شود.

جنس و کیفیت ساخت

جنس قطعه را نباید فقط از روی رنگ یا ظاهر سطح تشخیص داد. نوع آلیاژ، روش ساخت، کیفیت ماشین‌کاری و پوشش احتمالی باید از اطلاعات فنی محصول مشخص شود.

همچنین سنگین‌تر بودن همیشه به معنی کیفیت بهتر نیست. انتخاب مناسب به طراحی، بارهای واردشده و شرایط کاری بستگی دارد.

دسترسی برای سرویس

پیش از خرید، بررسی کنید که پس از نصب، دسترسی به نقاط سرویس و باز کردن قطعات چگونه خواهد بود. یک جایگزین ممکن است از نظر ابعاد قابل نصب باشد، اما کار تعمیر و نظافت را دشوار کند.

آیا شاسی ایررینگ روی ضخامت فیلم اثر دارد؟

اثر احتمالی این قطعه معمولاً از طریق وضعیت مونتاژ، موقعیت مجموعه یا، در طراحی‌های مرتبط، عملکرد مسیر هوا مطرح می‌شود. نمی‌توان گفت هر اختلاف ضخامت ناشی از شاسی است یا تعویض آن حتماً ضخامت را یکنواخت می‌کند.

تغییرات ضخامت ممکن است با تغذیه مواد، نوسان خروجی اکسترودر، وضعیت دای، خنک‌کاری یا شرایط کشش ارتباط داشته باشد. شکل عیب و زمان ایجاد آن به تشخیص کمک می‌کند.

برای ارزیابی نتیجه تعمیر یا تعویض، شرایط آزمون باید تا حد امکان قابل مقایسه باشد. تغییر هم‌زمان مواد اولیه، سرعت خط و تنظیمات هوا، تشخیص اثر قطعه جدید را دشوار می‌کند.

ثبت وضعیت پیش و پس از مداخله، از جمله تنظیمات اصلی و نتیجه کنترل کیفیت، اطلاعات مفیدتری از قضاوت صرفاً چشمی فراهم می‌کند.

چه زمانی شاسی یا بدنه ایررینگ باید بررسی شود؟

موارد زیر می‌توانند دلیل بررسی باشند، اما به‌تنهایی حکم تعویض قطعه نیستند:

• مشاهده ترک یا تغییر شکل
• آسیب به رزوه‌ها و محل اتصال
• نصب نشدن صحیح اجزای مجموعه
• جابه‌جایی غیرعادی پس از بستن اتصالات
• آسیب به سطح نشیمن یا بخش‌های آب‌بندی
• نشتی در مدلی که بدنه آن بخشی از مسیر هواست
• تغییر رفتار خط پس از تعمیر یا مونتاژ مجدد

اگر مشکل از اتصال یا قطعه قابل تعویض کوچکی باشد، ممکن است نیازی به تعویض کل مجموعه نباشد. در مقابل، تعمیر غیراصولی بدنه می‌تواند تطبیق قطعات را دشوارتر کند. تصمیم باید پس از بررسی ابعاد و وضعیت فنی گرفته شود.

نکات نصب و نگهداری Air Ring Chassis

پیش از باز کردن مجموعه، دستگاه باید مطابق دستورالعمل سازنده متوقف و منابع انرژی مرتبط ایمن‌سازی شوند. وجود قطعات داغ و وزن مجموعه نیز باید در برنامه کار لحاظ شود.

برای باز کردن یا جابه‌جایی، از نقاط و ابزار مناسب استفاده کنید. لوله هوا، لبه حساس یا اتصال ظریف، جایگزین محل حمل نیست.

هنگام مونتاژ، تمیزی سطوح اتصال اهمیت دارد. باقی ماندن آلودگی یا مواد روی نشیمن می‌تواند مانع قرارگیری درست قطعه شود. روش نظافت نیز باید با جنس و پوشش آن سازگار باشد؛ خراش دادن سطح با ابزار نامناسب ممکن است آسیب ایجاد کند.

مقدار سفت کردن پیچ‌ها، ترتیب مونتاژ و تنظیم موقعیت باید از دستورالعمل همان مجموعه گرفته شود. اعداد عمومی و حدسی برای تمام مدل‌ها قابل استفاده نیستند.

پس از نصب نیز ارزیابی عملکرد باید در شرایط کنترل‌شده انجام شود. بررسی اولیه تنها به روشن شدن دستگاه محدود نیست؛ وضعیت اتصال، رفتار هوا و کیفیت محصول باید متناسب با روش کنترل خط ارزیابی شوند.
